CP2000控制系统结构 　　
1、显示屏结构和操作方法接通机器电源，CP操作界面出现在屏幕上。它包括两个部分：菜单栏(图7-3/①)和主页(图7-3/②)。


　　菜单栏在显示屏上为固定格式，不管主页上显示何种状态的菜单，菜单栏总显示在屏幕上方。菜单栏包括两行内容。
　　第一行包括下列按键：
　　·印刷工作③
　　·印刷机状态显示④
　　·印刷机错误信息⑤
　　·调出帮助菜单⑥
　　·第二行包括下列按键：
　　·计数器⑦
　　·速度⑧
　　·走纸⑨
　　·印刷功能⑩
　　·油墨/润湿液⑾
　　·套准⑿
　　·清洗⒀
　　
　　菜单栏的菜单选项构成CP操作界面的第一等级。
　　按下菜单栏上的按键后，主页上出现副菜单(图7-3/②)，并构成CP操作界面的第二等级。按下相关按键，可选择操作功能，机器预设或输入数据。功能按键被选中后发亮。(图7-3/⑦)。
　　退出子菜单有三种方法：
　　·如果有OK键或(删除)键[：，可使用此键达到退出功能。
　　·按下返回键，可显示前一页。
　　·按下菜单栏任何一键
　　。专家提示
　　走纸⑨到清洗⒀，这五个接键特别重要，它是所有高档胶印机界面操作的基础，必须引起从操作者的高度重视。
　　[相关链接]
　　现在新出的海得堡CD-102（6+1 LX型机菜单栏两行内容并成一行内容，仅形式上做了调整。

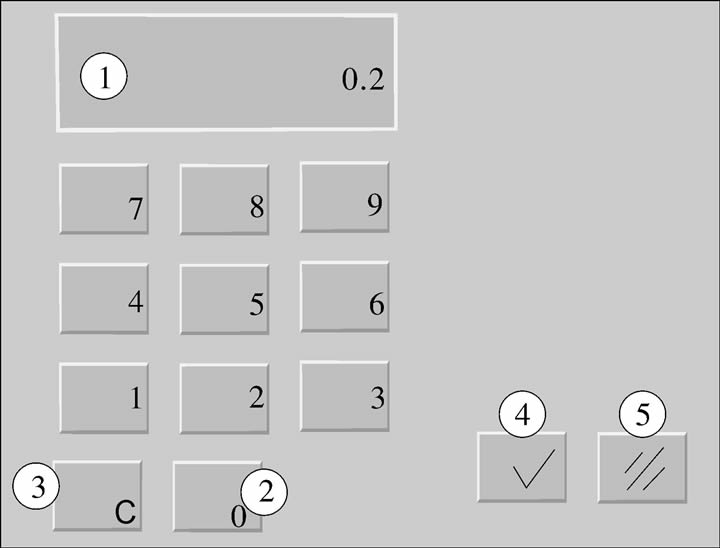

　　2、数字键 屏上显示了数字键，通过操作这些按键，可输入不同的数值，例如：印数。要使用数字键将数值输入到控制系统内：
　　a.使用数字键输入数值(图7-4/②)。显示屏上将显示此数值(图7-4/①)
　　b.删除输入内容：按(取消键(图7-4/③)。显示屏上数值变为0，视窗依旧呈打开状态，可输入新数值。
　　按下OK键(图7-4/④)。视窗关闭，输入的数值传送至CP。
　　若要放弃整个操作过程，按下删除键(图7-4/⑤)。视窗关闭。
　　有个别子菜单中印刷机组菜单后面有一个SUM(汇总)按键，标记为Σ。[next]
　　通过SUM按键，操作者可同时选中几个印刷单元并激活其功能(根据在"印刷机设置"子菜单中对印刷机的预选)。

　　
　　3、关闭印刷机电源
　　为了安全关闭控制台的计算机，必须通过触摸屏上(关闭印刷机)按键来关闭印刷机。否则，可能会导致软件的损坏。
　　a.首先按下菜单栏(故障)按键（图7-5①），然后按下(维修)按键(图7-5/②)。显示屏上出现(维修)菜单

　　
　　b.按下(关闭印刷机电源)按键(图7-5/③)。如图7-5/④所显示的对话框出现在屏幕上。
　　c.按下YES按键(图7-5/⑤)。控制系统将停止所有运行命令。下列注释出现在屏幕上：

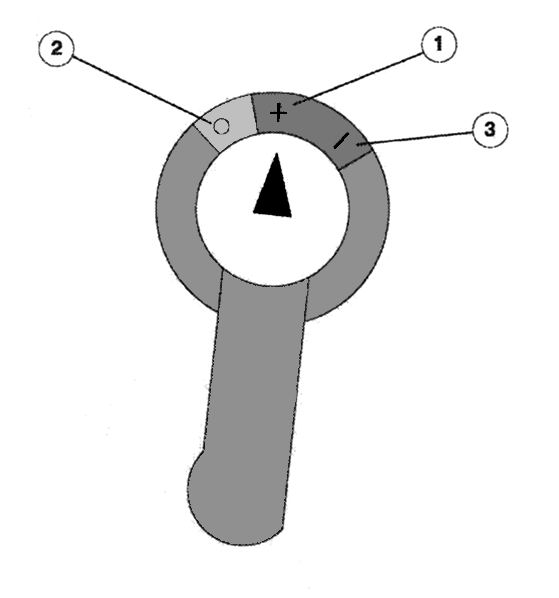

　　"印刷机停止运行。控制台计算机可以关闭。"此注释在屏幕上停留数秒后消失，主电源开关跳到+位置(7-6/①)。机器断电。
　　如果机器中还有纸张，机器不能关闭。按下YES按键后(图7-5/⑤)，下面注释将会出现在屏幕上：
　　"印刷机中有纸。印刷机不能关闭。"
　　按下OK键，确认此信息。从机器中取走纸张。重新关闭机器。
　　重启胶印机：首先， 将主电源开关从+位置转动到0位置。
